RLC 회로 시뮬레이션(DC 전원)

이 시뮬레이션은 직류전원에서의 RLC회로를 보여 준다.

1. 설 치

회로에는 4개의 노드가 있으며, 원하는 부품을 선택하여 원하는 곳에 설치할 수 있다.

5개의 회로 부품은 전원, 저항, 축전지,인덕터, 전선이다.

먼저 원하는 부품을 마우스로 선택한 후, 텍스트 필드에 원하는 값을 넣는다.

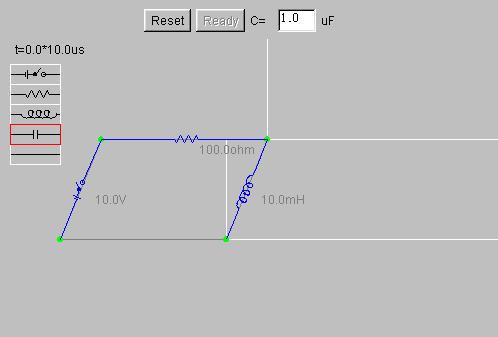

그리고. 회로에서 선택한 부품을 위치하고 싶은 곳을 클릭한다.(예: vrlc.jpg )

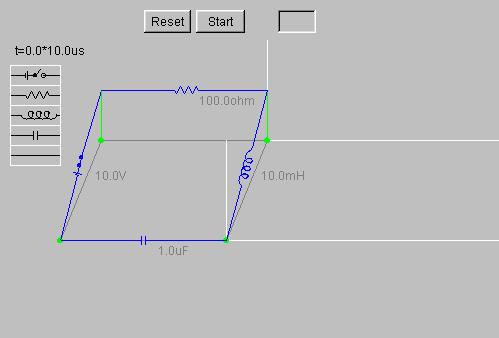

닫힌 회로가 되면, 각각의 노드의 전압(좌측하단점에 대한 상대적인값)을 볼 수 있다.(예: vlrc2.jpg)

초기에 축전기에는 어떠한 전하도 저장되어 있지 않다.

그러나 축전기의 노드 하나를 위/아래로 드래그하면 전하량을 조절할 수 있다.

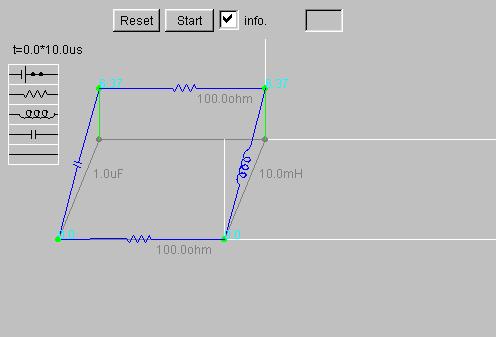

회로에 적어도 한 개의 전원이나 저항이 포함되면, 시뮬레이션 모드가 된다.(예 R-L-C 회로 설치vrlc3.jpg)

2. 시뮬레이션 모드

[시작]을 누르면 시뮬레이션이 실행 된다.

각 노드는 시간에 따라 전압이 올라가거나 내려가면서 변한다.

오른쪽 마우스버튼을 누르면 일시정지, 다시 누르면 작동된다.

좌측 상단의 시간 또한 간격을 조절할 수 있다.
(시간 위에서 마우스 좌측버튼을 클릭하면 빨라지고, 오른쪽 버튼을 클릭하면 느려 진다.)

경과한 시간은 t= a * b ㎲(마이크로 초)

각각의 노드에서 시간함수 V(t)로서의 전압은 빨간점으로 보인다. 각 점은 b㎲이다.

만약, 전류 I(t)값을 알기를 원하면, 어느 저항 하나에서의 전압을 체크해 본다.

[준비]를 누르면 t=0으로 초기화된다.

3. [초기화]을 누르면 회로 위 모든 부품이 사라지고, 기본값으로 초기화된다.

회로를 여러 형태로 조합하여 시도 해 보자.

V-R, V-R-C, V-R-L, V-R-L-C , V-R-C-R ....
